Powerline Lichtlijn Module 80W 60° 0-10Volt
7730-lijn-module-instelbaar wattage
Omschrijving

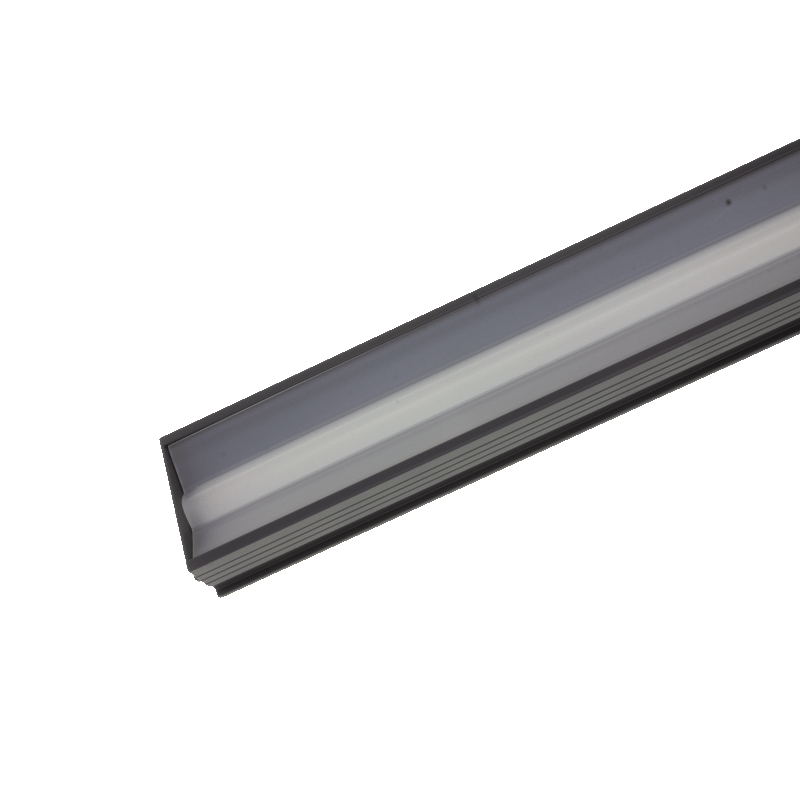

Powerline Lichtlijn Module 80W 60° 0-10Volt
PowerLine lijnverlichting.
De PowerLine is ideaal voor in de industrie, productie omgeving, warehousing, kantoren en winkels, maar ook garages en voor de sporthallen hebben we een speciale uitvoering. We leveren zowel complete nieuwe lichtlijnen
als retrofit. Er is keuze uit 3 verschillende optieken, 20°, 60° of 90°.
Standaard wordt het armatuur geleverd in kleurtemperatuur 5700K. De driver kan ingesteld worden op
verschillende wattages door middel van dipswitch (44 / 50 / 68 of 80W). Daarnaast is de driver SensorReady
door de 12V aux aansluiting. Hierop kunnen controllers of sensoren aangesloten worden voor nog meer
lichtcomfort door middel van lichtsturing.
Wij kunnen DALI componenten leveren en voor de programmering zorgen.
Vraag naar onze mogelijkheden van lichtsturing
Thermisch ontwerp
De PowerLine serie is onderscheidend ten op zichte van andere marktconforme
lijnverlichting doordat zowel het draagprofiel als de armatuur vervaardigd zijn
van aluminium in plaats van staal, zoals de meeste leveranciers deze leveren.
De printplaat waar de leds op gemonteerd zijn, is bij menig ander vervaardigd
van epoxy (FR4). Er is bewust gekozen om de printplaat voor de PowerLine te laten maken van hoogwaardig aluminium legering,
type 1060. Deze legering bestaat voor 99.6% uit aluminium en zorgt voor een
optimale warmteafvoer van de leds.
Voor de PowerLine maken wij gebruik van de hoogwaardige leds van LG Innotek.
Doordat wij vele leds plaatsen op de printplaat, werken ze minder hard om het
gewenste resultaat te bereiken. Minder arbeid is minder warmte ontwikkeling.
Door het uitgekiende thermisch ontwerp van zowel de pcb, armatuur en
draaglijn, blijven de leds en de driver een stuk koeler dan bij andere armaturen en wordt de levensduur hierdoor enorm verbeterd.
Let goed op bij het maken van de juiste keuze met betrekking tot de armaturen.
Staal en kunststof zijn goedkoper te produceren dan aluminium.
Op korte termijn zal er niet zoveel aan de hand zijn met deze armaturen.
Echter leds zijn niet bestand tegen de hogere temperaturen die ontstaan door
gebruik van slecht geleidende materialen (ondermaats thermisch ontwerp).
Hogere temperaturen zullen ertoe leiden dat de armaturen sneller achteruit gaan
in performance
Montage
Het PowerLine systeem is zeer eenvoudig te monteren. De draagprofielen zijn
in 3 lengtes te verkrijgen; namelijk 4,50m, 3,0m en 1,5m waarbij het laatste
profiel ook gebruikt wordt om een “stand alone” armatuur van te maken.
De lichtlijnen worden opgebouwd uit 4,5m lange draagprofielen en vaak als
laatste een draagprofiel van 3,0m of 1,5m. Zo kunnen er snel vele meters
gemaakt worden. Ook het koppelen van de profielen onderling is eenvoudig.
De koppelstukken zijn al voorgemonteerd. De verschillende elementen
hoeven bij montage alleen inelkaar geschoven te worden. 1 schroefje
vastdraaien en de bekabeling te koppelen. Voor het koppelen van de bekabeling
gebruiken we connectoren van WAGO.
Vervolgens klik je de armaturen op de juiste plek erin klikken en plaats je
de blindplaat. Installatie gaat tot wel 15% sneller dan bij andere lichtlijnen.
Zeker bij lichtlijnen die bestaan uit profielen van 1,5m, waarbij veel meer
ophangpunten nodig zijn.
De lichtlijnen worden per lijn, per hal verpakt zodat er geen tijd verloren gaat
met het uitzoeken van de juiste profielen en armaturen. Zoals hierboven al
vermeld maak je snel meters door het eenvoudige ophangensysteem van
de PowerLine.
Algemeen
Deze pagina uitprinten
Powerline Lichtlijn Module 80W 60° 0-10Volt
Wattage instelbaar door Dipswitch
PowerLine lijnverlichting.
De PowerLine is ideaal voor in de industrie, productie omgeving, warehousing, kantoren en winkels, maar ook garages en voor de sporthallen hebben we een speciale uitvoering. We leveren zowel complete nieuwe lichtlijnen
als retrofit. Er is keuze uit 3 verschillende optieken, 20°, 60° of 90°.
Standaard wordt het armatuur geleverd in kleurtemperatuur 5700K. De driver kan ingesteld worden op
verschillende wattages door middel van dipswitch (44 / 50 / 68 of 80W). Daarnaast is de driver SensorReady
door de 12V aux aansluiting. Hierop kunnen controllers of sensoren aangesloten worden voor nog meer
lichtcomfort door middel van lichtsturing.
Wij kunnen DALI componenten leveren en voor de programmering zorgen.
Vraag naar onze mogelijkheden van lichtsturing
Thermisch ontwerp
De PowerLine serie is onderscheidend ten op zichte van andere marktconforme
lijnverlichting doordat zowel het draagprofiel als de armatuur vervaardigd zijn
van aluminium in plaats van staal, zoals de meeste leveranciers deze leveren.
De printplaat waar de leds op gemonteerd zijn, is bij menig ander vervaardigd
van epoxy (FR4). Er is bewust gekozen om de printplaat voor de PowerLine te laten maken van hoogwaardig aluminium legering,
type 1060. Deze legering bestaat voor 99.6% uit aluminium en zorgt voor een
optimale warmteafvoer van de leds.
Voor de PowerLine maken wij gebruik van de hoogwaardige leds van LG Innotek.
Doordat wij vele leds plaatsen op de printplaat, werken ze minder hard om het
gewenste resultaat te bereiken. Minder arbeid is minder warmte ontwikkeling.
Door het uitgekiende thermisch ontwerp van zowel de pcb, armatuur en
draaglijn, blijven de leds en de driver een stuk koeler dan bij andere armaturen en wordt de levensduur hierdoor enorm verbeterd.
Let goed op bij het maken van de juiste keuze met betrekking tot de armaturen.
Staal en kunststof zijn goedkoper te produceren dan aluminium.
Op korte termijn zal er niet zoveel aan de hand zijn met deze armaturen.
Echter leds zijn niet bestand tegen de hogere temperaturen die ontstaan door
gebruik van slecht geleidende materialen (ondermaats thermisch ontwerp).
Hogere temperaturen zullen ertoe leiden dat de armaturen sneller achteruit gaan
in performance
Montage
Het PowerLine systeem is zeer eenvoudig te monteren. De draagprofielen zijn
in 3 lengtes te verkrijgen; namelijk 4,50m, 3,0m en 1,5m waarbij het laatste
profiel ook gebruikt wordt om een “stand alone” armatuur van te maken.
De lichtlijnen worden opgebouwd uit 4,5m lange draagprofielen en vaak als
laatste een draagprofiel van 3,0m of 1,5m. Zo kunnen er snel vele meters
gemaakt worden. Ook het koppelen van de profielen onderling is eenvoudig.
De koppelstukken zijn al voorgemonteerd. De verschillende elementen
hoeven bij montage alleen inelkaar geschoven te worden. 1 schroefje
vastdraaien en de bekabeling te koppelen. Voor het koppelen van de bekabeling
gebruiken we connectoren van WAGO.
Vervolgens klik je de armaturen op de juiste plek erin klikken en plaats je
de blindplaat. Installatie gaat tot wel 15% sneller dan bij andere lichtlijnen.
Zeker bij lichtlijnen die bestaan uit profielen van 1,5m, waarbij veel meer
ophangpunten nodig zijn.
De lichtlijnen worden per lijn, per hal verpakt zodat er geen tijd verloren gaat
met het uitzoeken van de juiste profielen en armaturen. Zoals hierboven al
vermeld maak je snel meters door het eenvoudige ophangensysteem van
de PowerLine.
Algemeen
- Garantie5 jaar
- Branduren50.000 uur
- Technische Specificaties
- Wattage44 Watt, 50 Watt, 68 Watt, 80 Watt
- Lumen Watt Verhouding (Lm/W)135lm/W
- Kelvin4000K, 5700K
- Gradenbundel60°
- Voltage220-240V
- Power Factor>0.95
- Led ChipsLG model 5630, type S5

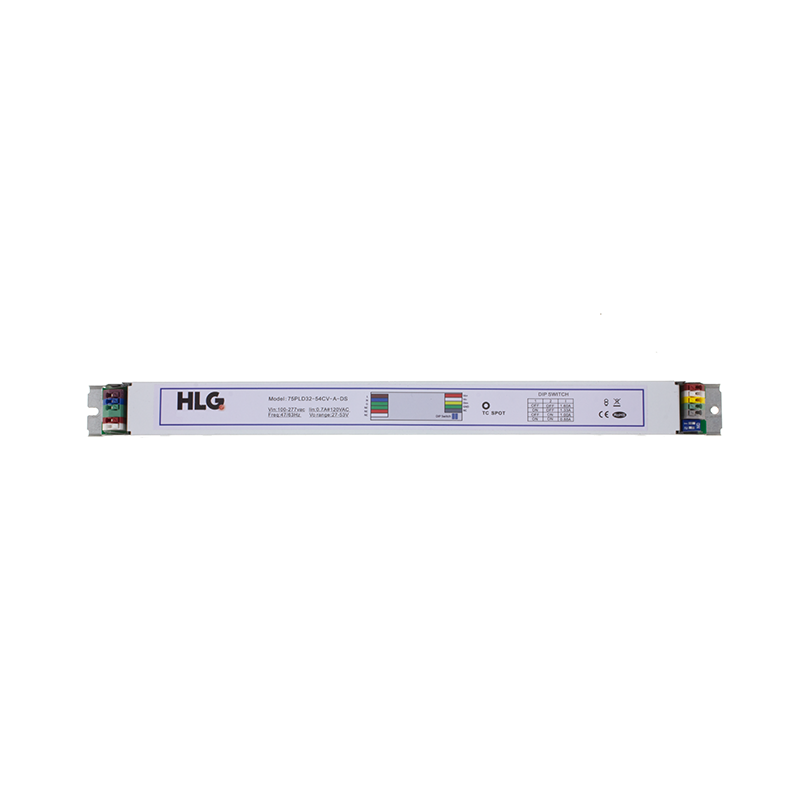

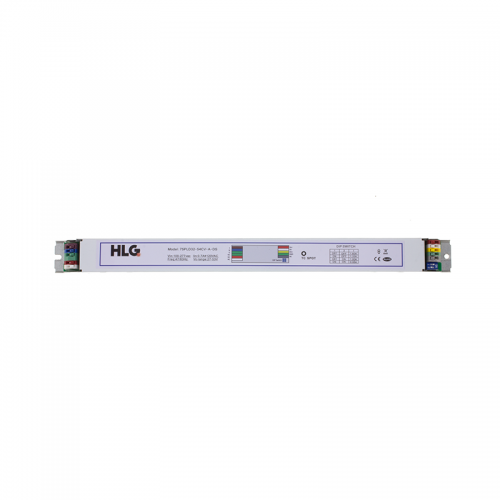

- Led DriverHLG OEM
- DimbaarJa
- Armatuur Specificaties
- IP-WaardeIP50
- IK-Waarde04
- CoverPMMA
- Bedrijfstemperatuur'-20°C t/m +40°C
- Product KleurAntraciet
